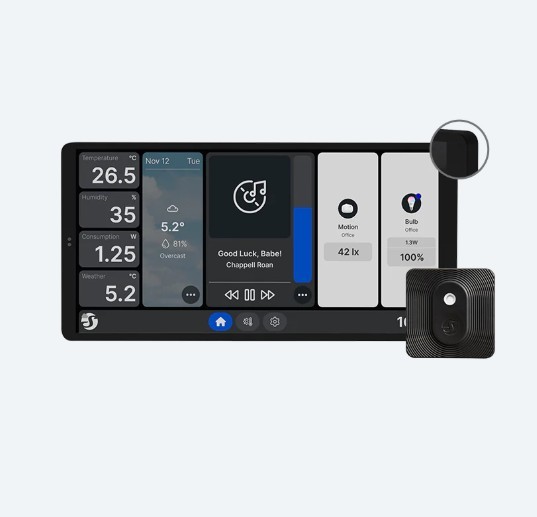

Shelly Pannello a muro grande Wall Display X2 Nero + Sensore BLU H&T Nero
Con un ampio touchscreen a colori da 6,95", questo display per la casa intelligente semplifica il monitoraggio, il controllo e la commutazione dei circuiti, senza sforzo, il tutto da un unico dispositivo elegante e intuitivo. Per un controllo preciso del clima, il dispositivo è ora dotato del sensore Shelly BLU H&T, che garantisce letture accurate di temperatura e umidità per un funzionamento ottimale del termostato.
Caratteristiche principali
- Connettività Wi-Fi e Bluetooth
- Display a colori da 6,95" sensibile al tocco
- Può funzionare come termostato ambiente insieme a Shelly BLU H&T, un sensore di temperatura e umidità Bluetooth per dati ambientali istantanei
- Navigazione semplice e schermata iniziale personalizzabile
- Possibilità di scegliere tra visualizzazione panoramica e verticale sul display
- Interruttore integrato da 5 A per il controllo degli elettrodomestici
- Sensori integrati di temperatura, umidità e luce
- Monitoraggio dell'alimentazione di tutti i dispositivi Shelly PM collegati
- Crea scene e pianificazioni
- L'interfaccia principale è ora aggiornata con l'aggiunta del Media Player
- Modalità salvaschermo
Schemi interni semplificati
Interfacce elettriche del dispositivo
Ingressi
- 1 ingresso interruttore/pulsante su terminale a vite
- 2 ingressi di alimentazione su morsetti a vite: N e L
Uscite
- 1 uscita relè
Connettività
- Wifi
- Bluetooth
Funzione di sicurezza
- Protezione contro il surriscaldamento
Tipi di carico supportati
- Resistivi (lampadine a incandescenza, apparecchi di riscaldamento)
- Capacitivi (banchi di condensatori, apparecchiature elettroniche, condensatori di avviamento motori)
- Induttivo con RC Snubber (driver per luci LED, trasformatori, ventilatori, frigoriferi, condizionatori, lavatrici, asciugatrici)
Interfaccia utente
Display a colori touch-sensitive da 6,95" con capacità di 5 punti e layout completamente personalizzabile.
Specifiche
| Quantità | Valore | |
| Fisico | ||
| Dimensioni (AxLxP): | 87x178x33 mm / 3,43x7x1,3 pollici | |
| Peso: | 256 g / 9,03 once | |
| Schermo tattile: | Schermo di capacità a 5 punti | |
| Coppia massima dei terminali a vite: | 0,4 Nm / 3,5 libbre | |
| Sezione trasversale del conduttore: | Da 0,2 a 2,5 mm² / da 24 a 14 AWG (conduttori rigidi, flessibili e a calza) | |
| Lunghezza spelata del conduttore: | Da 6 a 7 mm / da 0,24 a 0,28 pollici | |
| Montaggio: | Scatola da muro | |
| Materiale della calotta: | Plastica, alluminio, vetro | |
| Colore della conchiglia: | Nero | |
| Oratore: | 0,8 W*1 | |
| Ambientale | ||
| Temperatura ambiente di lavoro: | da -20 °C a 40 °C / da -5 °F a 105 °F | |
| Umidità: | 30% al 70% di umidità relativa | |
| Altitudine massima: | 2000 m / 6562 piedi | |
| Elettrico | ||
| Alimentazione elettrica: | 230 V CA, 50/60 Hz | |
| Consumo energetico: | < 1 W | |
| Alimentatore USB TYPE-C: | 5 V⎓, 1 A | |
| Valori nominali dei circuiti di uscita | ||
| Tensione di commutazione massima: | 230 V CA | |
| Corrente di commutazione massima: | 5 A | |
| Sensori, contatori | ||
| Sensore di temperatura interna: | NO | |
| Sensore di temperatura ambiente: | SÌ | |
| Sensore di umidità: | SÌ | |
| Sensore di luce: | SÌ | |
| Microfono: | SÌ | |
| Sensore G: | SÌ | |
| Sensore di prossimità: | SÌ | |
| Radio | ||
| Wifi | ||
| Protocollo: | 802.11 b/g/n | |
| Banda RF: | 2412 - 2472 MHz | |
| Potenza RF massima: | < 20 dBm | |
| Allineare: | Fino a 30 m/100 piedi all'interno e 50 m/160 piedi all'esterno | (dipende dalle condizioni locali) |
| Bluetooth | ||
| Protocollo: | 5.0 | |
| Banda RF: | 2402 - 2480 MHz | |
| Potenza RF massima: | < 4 dBm | |
| Allineare: | Fino a 10 m/33 piedi all'interno e 30 m/100 piedi all'esterno | (dipende dalle condizioni locali) |
| Unità microcontrollore | ||
| PROCESSORE: | SC7731E, processore quad-core A7 da 1,3 GHz | |
| Memoria RAM: | 1 GB | |
| Flash: | 4GB | |
| Sistema: | Android 8.1 | |
| Capacità del firmware | ||
| Orari: | 20 | |
| Webhook (azioni URL): | 20 con 2 URL per hook… | |
| Sceneggiatura: | NO | |
| MQTT: | SÌ |
Schemi elettrici di base
Leggenda
| Terminali | Fili | ||
| SO | Terminale di ingresso dell'interruttore | N | Filo neutro |
| O | Terminale di uscita | L | Cavo sotto tensione (230 V CA, 50/60 Hz) |
| N | Terminale neutro | ||
| L | Terminale sotto tensione (230 V CA, 50/60 Hz) |
